SP3007AF

是一款用于6-7串锂电池的保护芯 片,SP3007AF 内部集成了高精度的电压、电流检 测电路,能够实现每串电池的过压、欠压保护, 以及整串电池的充电过流、放电过流、短路保护 和充放电的温度保护等

详细介绍 文档与工具 样品及购买

        SP3007AF是一款用于6-7串锂电池的保护芯片,SP3007AF 内部集成了高精度的电压、电流检测电路,能够实现每串电池的过压、欠压保护,以及整串电池的充电过流、放电过流、短路保护和充放电的温度保护等。SP3007AF 内部集成 N型 MOSFET 的驱动电路,能够直接驱动外部 N 型充电管和放电管,既可以兼容充放电分口应用,也可以兼容充放电同口应用。

        此外,SP3007AF 内置级联控制引脚 CCTL和 DCTL,支持 2 颗及多颗级联应用,保护更高串数的电池系统。SP3007AF 具有极低的电流消耗,正常工作时其工作电流小于 35μA,而锂电池欠压保护进入休眠模式后,其消耗电流小于 1μA。

        SP3007AF 采用 TSSOP24 封装。

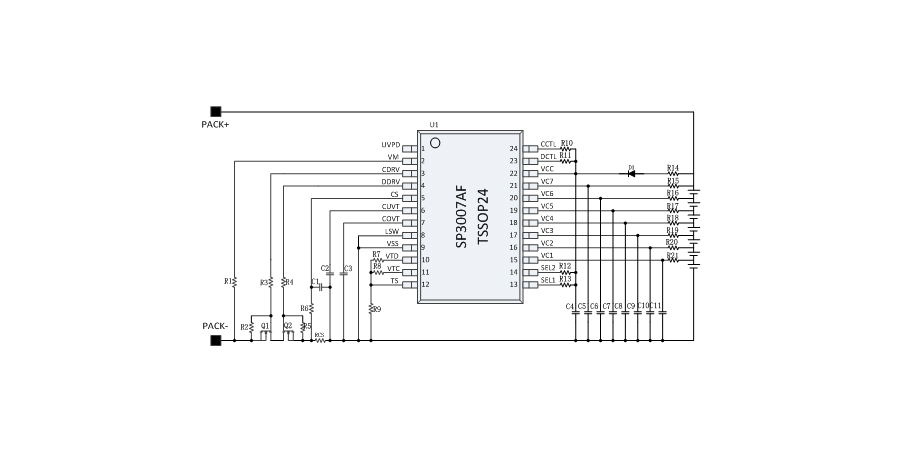

典型应用框图

功能

 ● 6-7 串高精度电压检测

        过充电压保护基准:4.25V±25mV

        过充恢复电压基准:4.10V±25mV

        放电欠压保护基准:2.70V±50mV

        放电欠压恢复基准:3.00V±50mV

 ●  高精度充放电电流检测

        二级充电过流基准:

        第一级:-40mV±10mV

        第二级:-80mV±20mV

        三级放电过流

        放电过流一级:100mV±10%

        放电过流二级:200mV±10%

        短路保护基准:500mV±10%

 ● 温度保护功能

        独立可调的充电高低温保护

        独立可调的放电高低温保护

 ● SEL1 和 SEL2 用于选择 6-7 串应用

 ● 极低的消耗电流

        正常工作:≤35μA

        休眠模式:≤1μA


应用

 ● 电动工具

 ● 家用无绳电器

 ● 电动两轮车

 ●  UPS 后备电池系统
