SP6668F

是一颗高性能、多工作模式的PWM控制芯片。

详细介绍 文档与工具 样品及购买

        SP6668F是一颗高性能、多工作模式的PWM控制芯片。芯片可以工作在跳频及绿色模式,以此来减小空载和轻载时的损耗,也可以工作在QR工作模式及CCM工作模式,提高整机的工作效率。

        SP6668F在启动和工作时只需要很小的电流,可以在启动电路中使用一个很大的电阻,以此来进一步减小待机时的功耗。

        SP6668F内置多种保护,包括:输入电压过低保护(Brown-out),输入电压过高保护(Line-ovp),输出电压过压保护(VO_OVP),输出二极管短路保护,逐周期过流保护(OCP),过载保护(OLP),VDD过压保护(OVP),VDD欠压保护(UVLO),过温保护(OTP)等。

        SP6668F采用SOP7封装。

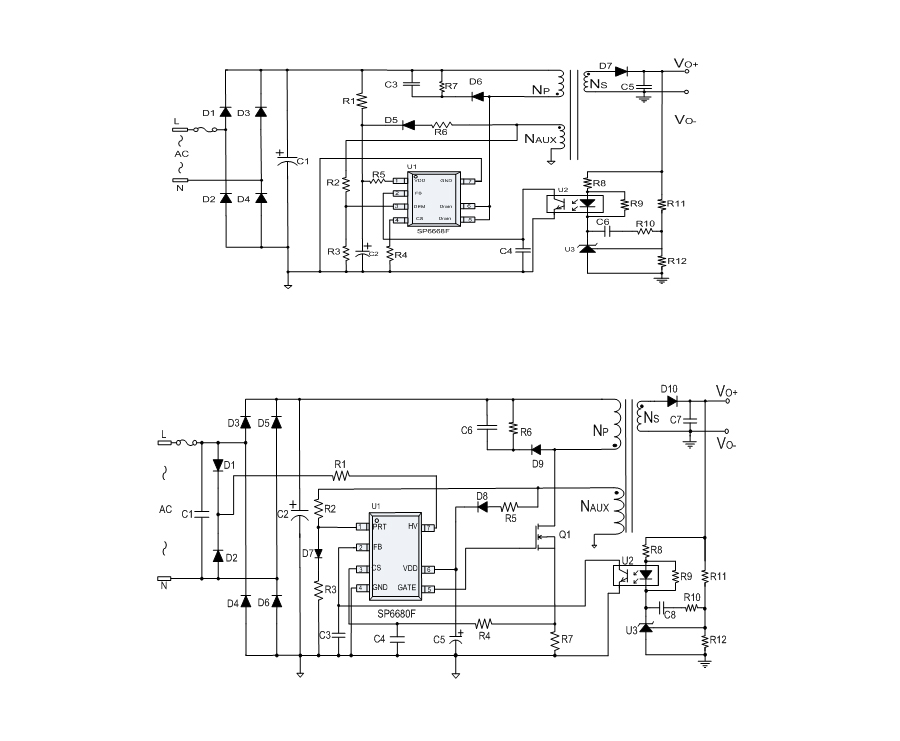

典型应用框图

功能

 ● 全电压范围内待机功耗低于75mW

 ● 内置650V高压功率管

 ● 多种工作模式:

        CCM@重载

        QR@中载

        Green Mode@轻载

        Burst Mode@空载

 ● 内置软启动减小MOSFET的Vds应力

 ● 抖频功能,改善EMI性能

 ● 跳频模式,改善轻载效率

 ● 无噪音工作

 ● 输入电压过低检测(Brown-out)功能

 ● 输入电压过高检测(Line-ovp)功能

 ● 内置同步谐波补偿

 ● 内置前沿消隐功能

应用

 ● 手机、数码相机充电器

 ● 小功率电源适配器

 ● AC/DC开放式开关电源

 ● 机顶盒电源
