SP6660

是一颗高性能、多工作模式的PWM控制芯片。

详细介绍 文档与工具 样品及购买

       SP6660是一颗高性能、多工作模式的PWM控制芯片。芯片可以工作在跳频及绿色模式,以此来减小空载和轻载时的损耗,也可以工作在QR工作模式及CCM工作模式,提高整机的工作效率。SP6660在启动和工作时只需要很小的电流,可以在启动电路中使用一个很大的电阻,以此来进一步减小待机时的功耗。SP6660内置多种保护,包括:输入电压过低保护(Brown-out),输入电压过高保护(Lineovp),输出电压过压保护(VO_OVP),输出二极管短路保护,逐周期过流保护(OCP),过载保护(OLP),VDD过压保护(OVP),VDD欠压保护(UVLO),过温保护(OTP)等。

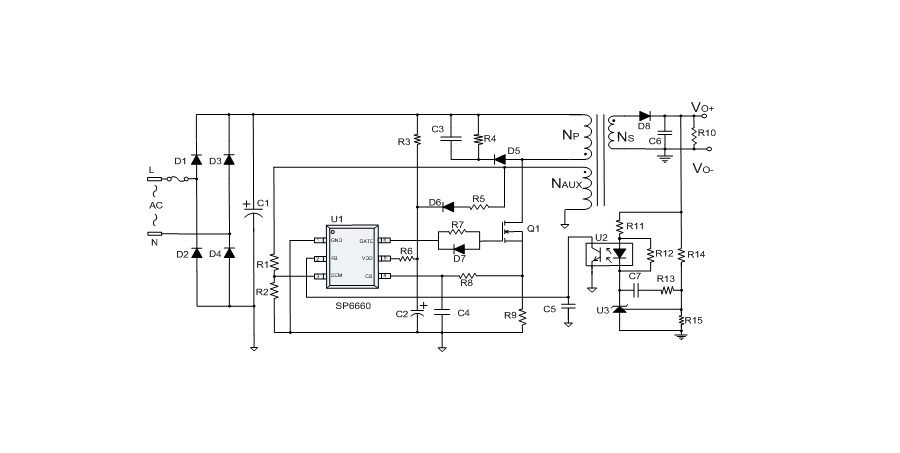

典型应用框图

功能

 ● 230Vac输入待机功耗小于75mW

 ● 多种工作模式

        CCM@重载

        QR@中载

        Green Mode@轻载

        Burst Mode@空载

 ● 无噪声工作

 ● 内置抖频能改善EMI

 ● 内置软启动功能减小功率管Drain脚应力

 ● 低启动电流,低工作电流

 ● 输入电压过低检测(Brown-out)功能,输入电压过高检测(Lineovp)功能

 ● VDD过压保护(OVP),欠压保护(UVLO),输出过压保护(VO-ovp)

 ● 过温保护(OTP)

 ● 过载保护(OLP)

 ● SOT23-6封装

应用

 ● 充电器

 ● AC/DC电源适配器

 ● 机顶盒电源

 ● 开放框架式开关电源

 ● 个人电脑辅助电源
